Gräv smart: samförlägg fiber, el och vatten på tomten – säkerhetsavstånd, rörval och kostnad

Att samförlägga fiber, el och vatten i samma schakt på tomten minskar grävning, sparar tid och förenklar framtida service. Med rätt planering och tydliga säkerhetsavstånd får du en robust installation som håller länge och är enkel att dokumentera. Den här guiden går igenom praktiska råd, rörval och vad som påverkar kostnaden så att du kan ta kloka beslut tillsammans med din entreprenör och nätägare.

Varför samförlägga på tomten

Samförläggning innebär att du lägger flera ledningar i samma schakt med kontrollerade avstånd och genomtänkt lageruppbyggnad. Fördelen är färre markarbeten, mindre störningar i trädgården och kortare projekttid. Det blir även enklare att planera passager under uppfarter och gångar när allt samordnas. För att lyckas krävs dock ordning och reda. Börja med att göra utsättning och ledningsanvisning via Ledningskollen och stäm av särskilda krav från VA-huvudman, fibernätsägare och elnätsägare. Låt en tydlig principskiss visa schaktets bredd, djup, materiallager och planerade avstånd mellan rör. Hänvisa gärna till etablerade branschdokument som AMA Anläggning, EBR för kabelförläggning i mark samt lokala tekniska föreskrifter. Tänk också igenom logistik: var maskin kan stå, hur massor hanteras och hur ytor återställs. Dokumentering redan från start förenklar både egenkontroller och framtida underhåll. Med samlad planering minskar risken att något glöms bort, exempelvis markeringsband, dragtråd i tomrör eller skyddsskivor där lasten blir hög. En väl förberedd samförläggning reducerar även risken för oförutsedda hinder som sten, rötter och befintliga ledningar och gör att entreprenören kan arbeta säkert och effektivt.

Säkerhetsavstånd och typiska djup

Säkra avstånd är grunden för en hållbar och servicevänlig samförläggning. Vattenledningen placeras vanligtvis djupast för frostskydd, ofta minst omkring 1,2 meter i södra Sverige och djupare norrut. El-kabel i skyddsrör läggs ofta kring 60 cm djup och fiber i kanalisation runt 40 till 60 cm. Mellan varje ledning bör det finnas ett vertikalt avstånd med sandbädd, ofta 10 till 20 cm, för att undvika skav och för att förenkla service. Satsa på välgraderad sand runt rören och packa återfyllningen i skikt för att minimera sättningar. Vid korsningar är rak geometri med så nära 90 grader som möjligt en beprövad metod och lägg hellre extra skydd där belastning eller risk för påverkan finns. Markeringsband eller varningsnät hör hemma 20 till 30 cm ovan el-kabel och över fiberkanalisationen enligt nätägarens anvisningar. Håll horisontellt avstånd mellan parallella rör där det går, typiskt 20 till 30 cm, särskilt mellan el och andra medier. Undvik att lägga ledningar nära större trädrötter och håll marginal mot murar och frostkänsliga konstruktioner. En servisventil för vatten ska vara åtkomlig och väl markerad. Kom ihåg att projektspecifika krav alltid styr, så kontrollera normer och tekniska råd från elnätsägare, fibernätsägare och VA-organisation innan du sätter spaden i backen.

Rörval, dimensioner och material

Rätt rör och kanalisation gör installationen driftsäker och servicevänlig. För vatten används tryckrör i PE med rätt tryckklass och gärna slitstarkt material med förbättrad motståndskraft i krävande jord. Vid grundare djup kan isolerade rör och frostskydd övervägas efter dialog med VA-ansvarig. El förläggs med godkänd markkabel i skyddsrör med slät insida som underlättar kabeldragning och framtida byte. Välj dimension med marginal och se till att dragtråd eller draglina finns. Fiber läggs i kanalisation med slät insida, ofta 16 till 40 mm beroende på lösning, och kompletteras vid behov med mikrodukt för reservkapacitet. Samla gärna flera medier i en bredare schakt men separera dem med sand och avstånd enligt ovan. Använd geotextil som skiljeskikt där marken är blandad eller där överbyggnad för uppfarter ingår. Vid genomföringar i grundmur eller platta ska rören tätas och skyddas noggrant för att hindra fukt och rörelser från att skada installationen. Minimera snäva böjar, följ rekommenderad böjradie för både skyddsrör och rörledningar. Tänk långsiktigt med minst ett extra tomrör till strategiska punkter som garage, attefallshus eller framtida laddplats för elbil. Frågor att ställa till entreprenören är till exempel vilka standarder som följs, hur frostskydd löses, vilka rörtyper och dimensioner som används, hur dragtråd och märkning säkras samt hur egenkontroller och dokumentation genomförs.

Smart förläggning i samma schakt

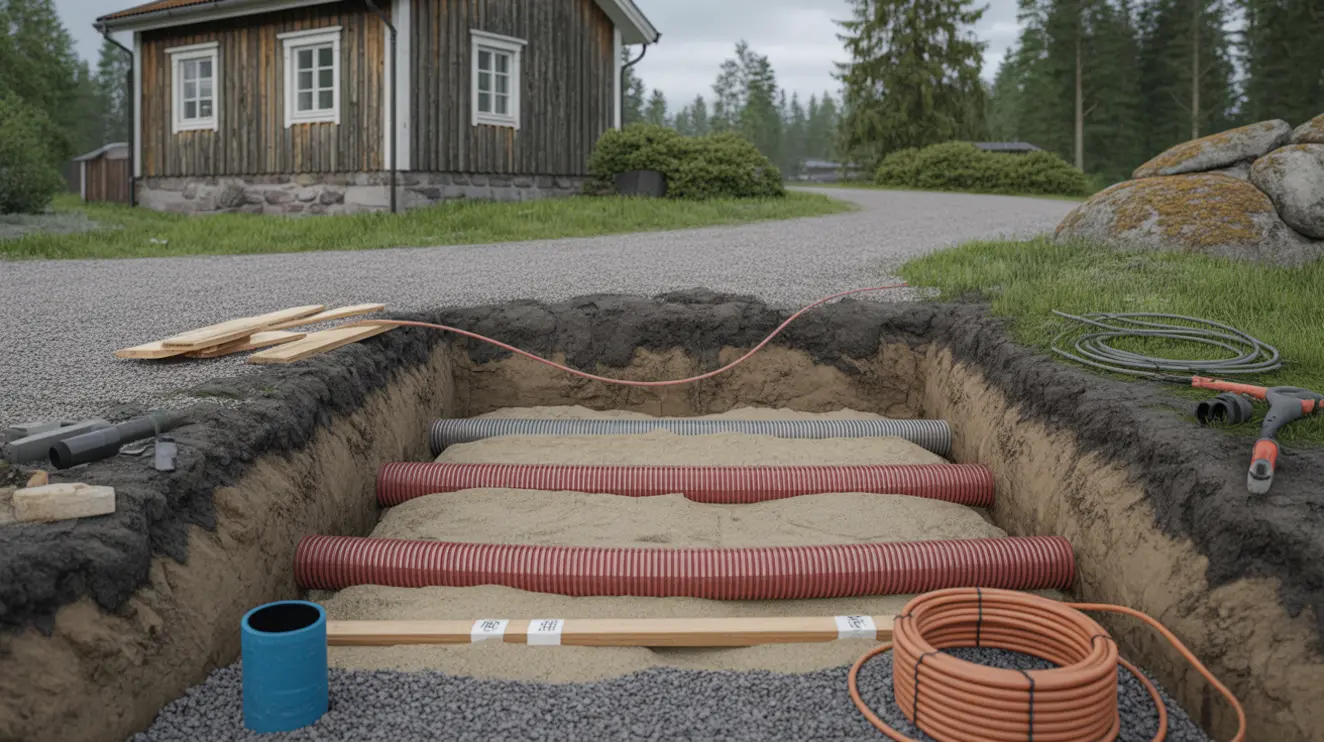

En genomtänkt uppbyggnad ger stabilitet och underlättar framtida arbeten. Lägg först en bädd av sand, placera vattenledningen djupast och fyll på med sand runt. Ovanför kan fiberkanalisation placeras och el i eget skyddsrör ytterligare högre upp, med separata sandlager mellan nivåerna. Vid uppfarter eller där laster förekommer kan extra skydd användas, exempelvis skyddsskivor eller grövre material enligt sektionen. Avsluta med markeringsband för respektive media och packad återfyllning i skikt. En rak och tydlig dragning med så få skarvar som möjligt är ofta bäst. Håll ordning på genomföringar in i byggnad med rätt genomföringsrör och tätning. Planera dränering och fall så att vatten inte samlas i schaktet, särskilt intill huset. Dokumentera med foton under varje steg och inmät sidor och djup där det är rimligt. För kostnadsbilden påverkar främst schaktlängd, jordart och förekomst av berg, återställning av ytskikt som stenläggning eller asfalt, val av rör och isolering, antal korsningar och genomföringar samt krav på dokumentation. Effektiv samordning av leveranser och maskiner brukar ge en smidigare produktion och en bättre totalekonomi utan att tumma på kvaliteten.
